方案介紹

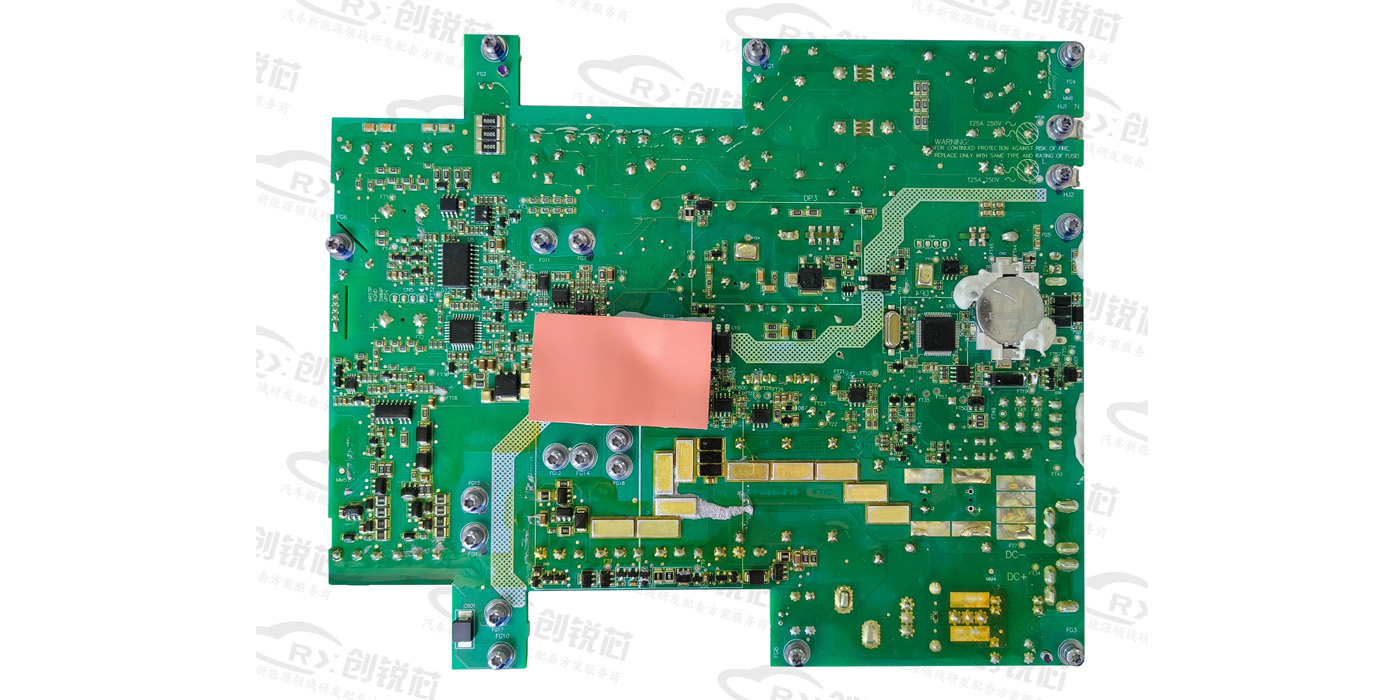

產品簡介
車載DC-DC轉換器是專為新型鋰電電動汽車、物流車、專用車、工程機械等新能源車型研發的一款高功率密高高效率DC-DC轉換器，采用模塊化、標準化、通用化的設計思路設計研發。
模塊采用全數字化控制技術設計，控制靈活智能、保護特性好、系統魯棒性強。自帶微處理器與監控單元通信，機內參數可通過CAN接口由上級監控單元設定或由上級監控單元調節。
具有輸入過欠壓保護、輸出過流保護、輸出過壓保護，輸出短路保護、過溫保護等多重保護功能。
主要規格
型號 | 輸入電壓 | 輸出功率 | 額定輸出電壓 | 輸出電壓電流范圍 |
CRX2000 | 400~900VDC | 2.5KW | 14VDC | 0-16VDC/0-178A |
CRX2001 | 200~500VDC | 2.5KW | 14VDC | 0-16VDC/0-178A |
CRX2002 | 80~200VDC | 2.5KW | 14VDC | 0-16VDC/0-178A |
CRX2005 | 80~200VDC | 3.0KW | 27VDC | 0-32VDC/0-109A |
CRX2006 | 200~500VDC | 3.0KW | 27VDC | 0-32VDC/0-109A |
CRX2007 | 400~900VDC | 3.0KW | 27VDC | 0-32VDC/0-109A |
電氣特性
型號 | |||||||
車載電源類型 | 集成式隔離型車載DC-DC轉換器模塊 | ||||||
輸入輸出特性 | |||||||
型號 | CRX2000 | CRX2001 | CRX2002 | CRX2005 | CRX2006 | CRX2007 | |
額定輸入電壓 | 540V | 360V | 144V | 144V | 360V | 540V | |
輸入電壓范圍 | 400-900V | 200-500V | 80-200V | 80-200V | 200-500V | 400-900V | |
輸入預充電路 | 內置 | 內置 | 內置 | 內置 | 內置 | 內置 | |
輸入預充電阻 | 120R | 120R | 30R | 30R | 120R | 120R | |
啟動沖擊電流 | ≤11A | ≤7.5A | ≤12A | ≤12A | ≤7.5A | ≤11A | |
母線電容 | 12uF | 22uF | 42UF | 42UF | 22uF | 12uF | |
額定輸出功率 | 2.5KW | 3.0KW | |||||
額定輸出電壓 | 14V | 27V | |||||
輸出電壓范圍 | 0～16V | 0～32V | |||||
輸出電流范圍 | 0～178A | 0～109A | |||||
穩壓精度 | ±0.1V(引線根部測試) | ±0.2V(引線根部測試) | |||||
典型效率 | ≥92% | ≥93% | |||||
峰值功率 | 3.0KW（@6min） | 3.6KW（@6min） | |||||
輸出響應時間 | ≤200mS | ||||||
開機啟動時間 | ＜1s | ||||||
輸出紋波及噪音 | ≤200mVp-p（輸出端并聯0.1uF瓷片及10uF電解電容各一個，示波器帶寬20MHz） | ||||||
靜態損耗電流 | ＜100uA（非喚醒狀態下輸出端并接24Vdc蓄電池時的漏電流） | ||||||
輸入連續開關機 | 在控制信號給定及正常輸出的情況下，輸入可以滿足1分鐘之內連續通斷5次的沖擊，電源不會出現故障、損壞 | ||||||
輸入上電時序 | 先上高壓、后給控制信號 先給控制信號后上高壓 高壓和控制信號同時給定 在這3種輸入上電時序下，電源能夠正常工作，不會出現保護和損壞 | ||||||
硬線使能電壓 | 硬線使能信號輸入電壓范圍（8-32V） | ||||||
低壓輔源輸入 | 模塊內部自帶高壓輔源、兼容12V/24V長電輸入 | ||||||
工作噪聲 | - | ||||||
保護特性 | |||||||
過欠壓保護 | 輸入過欠壓關機可自恢復，輸出過欠壓關機可自恢復。 | ||||||
輸出反接及短路保護 | 輸出反接時關機，可自恢復 輸出短路保護（打嗝，當故障移除時可自恢復） | ||||||
過溫保護 | 當散熱片溫度高于75℃時降低輸出功率，當溫度高于95℃時斷開電路，待充電溫度恢復至85℃以下時充電機恢復輸出 | ||||||
環境條件 | |||||||
工作環境溫度 | -40℃～+85℃(集成系統腔體內部溫度)； 水冷系統液溫≤65℃ | ||||||
存儲溫度 | -40～95℃ | ||||||
濕度 | - | ||||||
IP等級 | - | ||||||
冷卻功能 | 模塊式設計，需提供水冷散熱或風冷散熱外殼/基板 | ||||||
通訊功能 | CAN總線 | ||||||
控制方式 | 無使能控制；硬線高電平使能控制；CAN通訊使能控制 | ||||||
安規特性 | |||||||
介電強度 | 原邊—副邊2000VAC | 原邊—機殼1500VAC | |||||
絕緣電阻 | 原邊—副邊 ≥50MΩ | ||||||
電荷泄放能力 | ≤36V（DCDC斷電后的5分鐘內） | ||||||
耐振動性能 | 經X,Y,Z三個方向掃頻震動試驗，零部件無損傷，緊固件無松脫現象 | ||||||
耐沖擊性能 | 參見GB/T15139-1994中6.5的要求 | ||||||
耐工業溶劑性能 | 金屬零部件具有良好的防腐蝕層 | ||||||
防鹽霧性能 | 參見GB/T 2423.17 | ||||||
耐久性 | 在不低于GB/T 24347-2009相關規定 | ||||||
EMC特性 | |||||||
電磁抗擾性 | 滿足GB/T17619-1998中第4章的規定 | ||||||
電磁騷擾性 | 參見GB18655-2002中第12章和第14章規定的限值 | ||||||
其他 | |||||||
高低溫試驗 | 滿足標準GB/T2423 | ||||||
振動 | 滿足標準ISO 16750-3,2012（E） | ||||||
沖擊試驗 | 滿足標準 ISO 16750,4.2.2.2 | ||||||
電氣拓?fù)鋱D
系統框圖
特性曲線

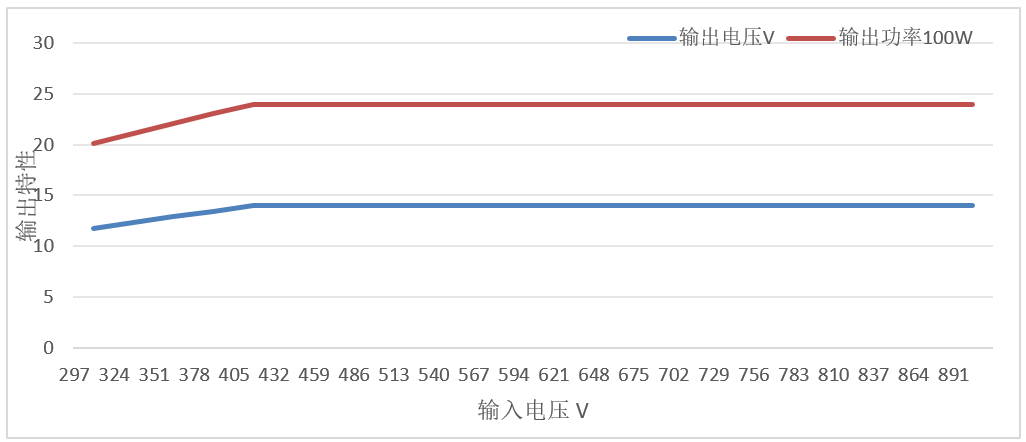

CRX2000外特性曲線

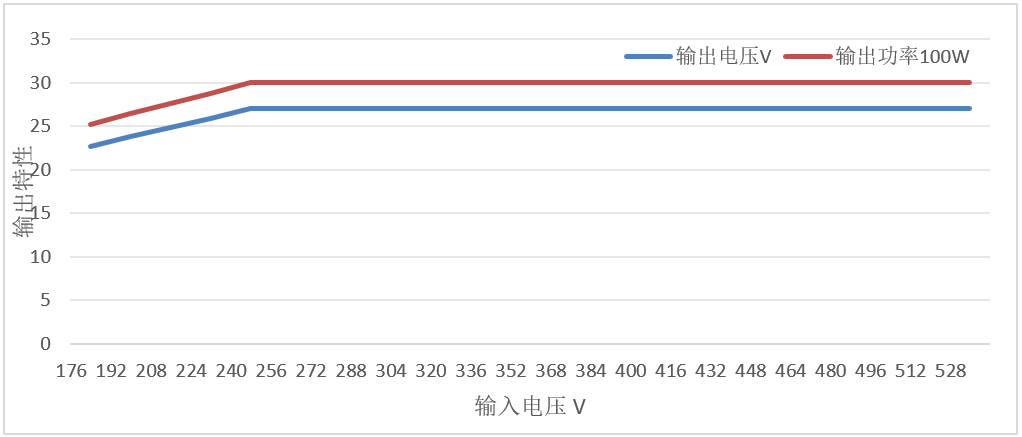

CRX2001外特性曲線
CRX2006外特性曲線
CRX2007外特性曲線
信號接口原理圖
電氣連接框圖
