方案介紹

高壓快充樁兼容低壓電池充電解決方案


應用簡介

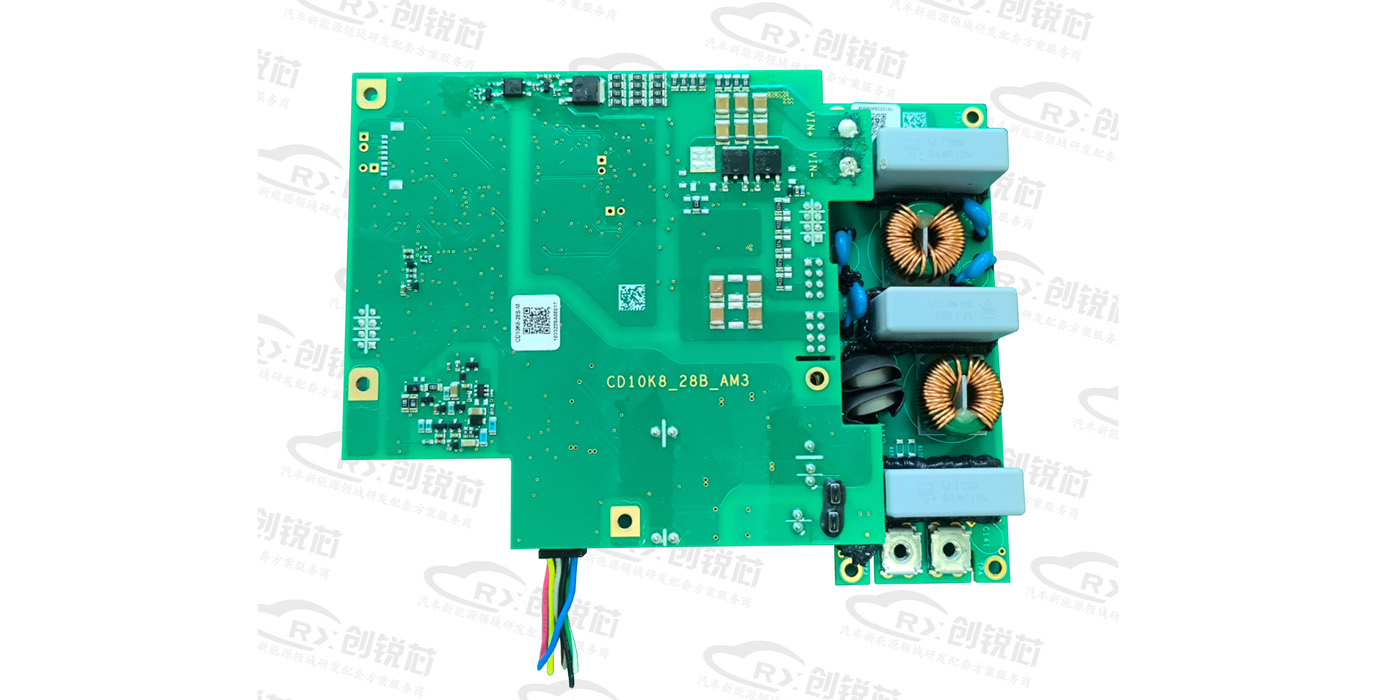

車載快充DCDC轉換器(簡稱FDC)總成是針對低壓電池平臺低速電動車、專用車、改裝車、電動叉車、電動摩托車等市場研發設計的一款高功率密度汽車級大功率車載充電轉換器,F(xiàn)DC可以和國標直流充電樁進行適配通訊并將直流轉的200-750V輸出直接轉換成0-200V給低壓平臺電池進行快速充電。

變流部分采用C2000系列DSP芯片全數字化控制,內部三路交錯并聯控制,紋波低,可靠性高,整體采用鋁基板工藝進行模塊式設計易于集成,控制系統采用雙核控制,ARM及DSP配合工作,雙路CAN通訊控制,可通過CAN在線升級。兼容通訊或硬線等多種控制方式。FDC輸入輸出均配置定制化大電流輸入輸出共模電感,降低干擾。確保充電回路穩定可靠工作。

FDC支持多種安裝形態,可以集成為多合一,也可以獨立為5KW 、10KW 、20KW、40KW、60KW風冷或40KW、60KW水冷。


模塊選型表

型號

額定輸入

額定輸出電壓電流

冷卻方式

額定輸出功率

CRX005F

直流樁200-750V DC

0~200VDC/0~50A

風冷

5KW

CRX010F

直流樁200-750V DC

0~200VDC/0~150A

風冷

10KW

CRX020F

直流樁200-750V DC

0~200VDC/0~150A

風冷

20KW

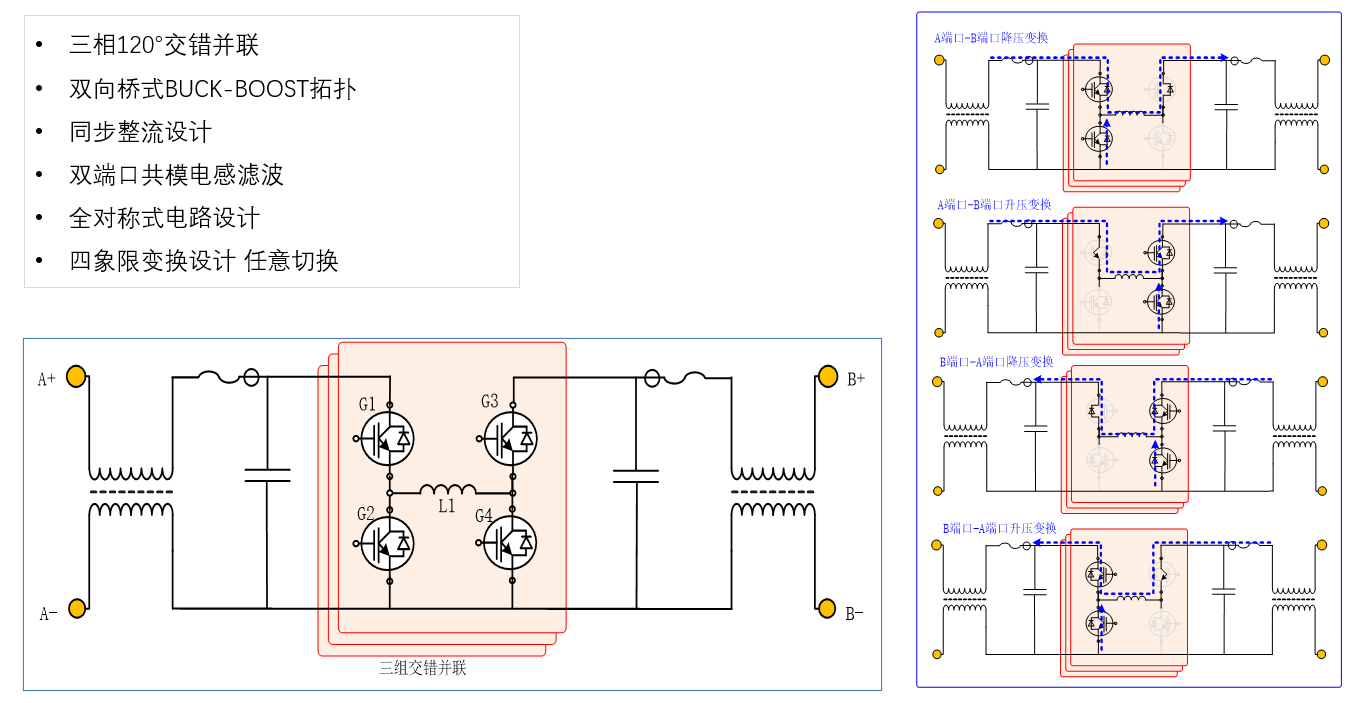

模塊電氣拓撲圖及工作框圖



總成選型表

型號

額定輸入

額定輸出電壓電流

冷卻方式

額定輸出功率

CRX020F

直流樁200-750V DC

0~200VDC/0~150A

風冷

20KW

CRX020W

直流樁200-750V DC

0~200VDC/0~150A

液冷

20KW

CRX040F

直流樁200-750V DC

0~200VDC/0~300A

風冷

40KW

CRX040W

直流樁200-750V DC

0~200VDC/0~300A

液冷

40KW

CRX060F

直流樁200-750V DC

0~200VDC/0~450A

風冷

60KW

CRX060W

直流樁200-750V DC

0~200VDC/0~450A

液冷

60KW

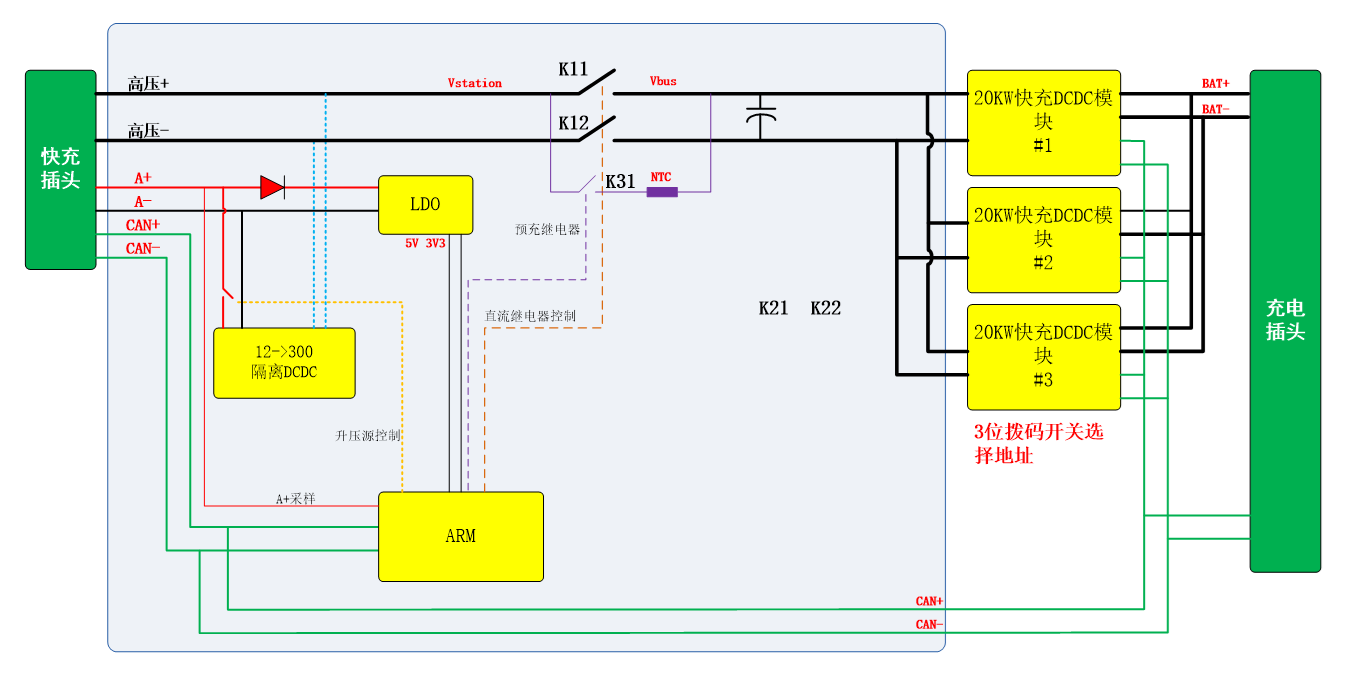

總成電氣原理圖

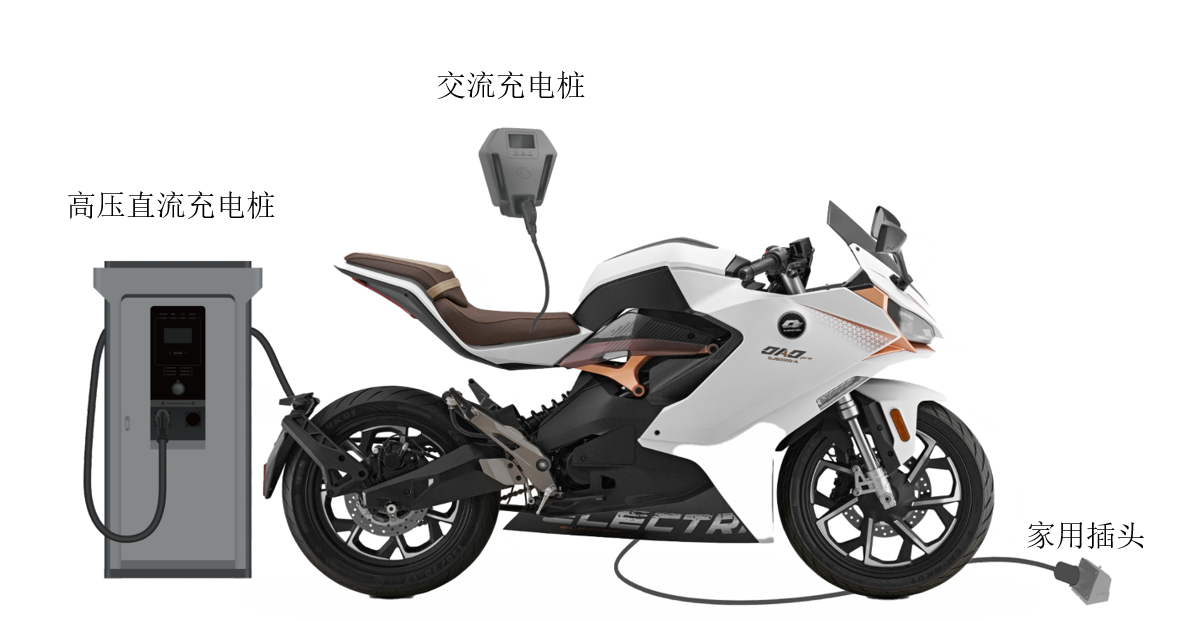

應用場景-電摩
